Buffer电路的设计与应用

一：应用场景

1：数字电路中用于时钟驱动和大负载信号驱动

2：模拟电路中作为输出缓冲级或电压跟随器

3：电源管理电路中驱动功率开关管

4：电荷泵电路中驱动开关 MOS 栅极

5:   高压系统中实现电平转换与高压驱动

二：作用

1:增强信号驱动能力

2:隔离前后级电路，防止负载影响前级

3:缩短信号上升/下降时间

4:降低传播延迟

5:提高系统稳定性和能量转换效率

三、常见电路和分类

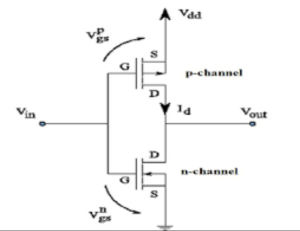

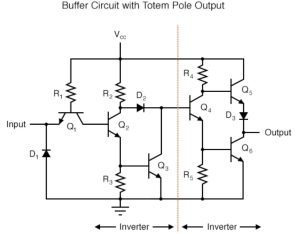

（一）反相器链式 Buffer（CMOS Inverter Chain）最经典、最通用的 Buffer。

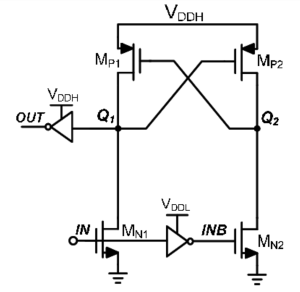

（二）带电平转换的 Buffer（Level Shifter + Driver）PUMP 工作在 8V~12V，而逻辑是 1.8V/3.3V

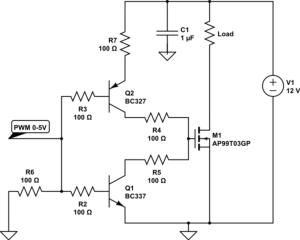

（三）推挽式 Gate Driver Buffer    用于快速充放电高压 MOS 栅极。

（四）电荷泵专用高压 Buffer（HV Driver）
